少妇一晚三次一区二区|久久高清亚洲一区二区|亚洲一区二区三区亚洲|少妇人妻精品一区二区|无码日韩做暖暖大全免费不卡

金屬材料在使用過程中除要求有足夠的強度和塑性外，還要求有足夠的韌性。所謂韌性，就是材料在彈性變形、塑性變形和斷裂過程中吸收能量的能力。

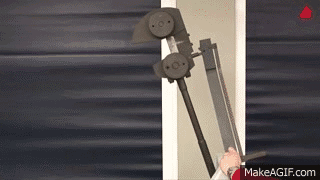

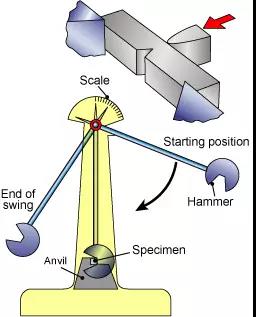

夏比沖擊試驗是在沖擊載荷和多軸應力作用下測量材料的韌性。夏比沖擊試驗是將具有規定形狀、尺寸和缺口類型的試樣，放在沖擊試驗機的試樣支座上，使之處于簡支梁狀態。然后用規定高度的擺錘對試樣進行一次性打擊，實質上就是通過能量轉換過程，測量試樣在這種沖擊下折斷時所吸收的功。

1、制樣

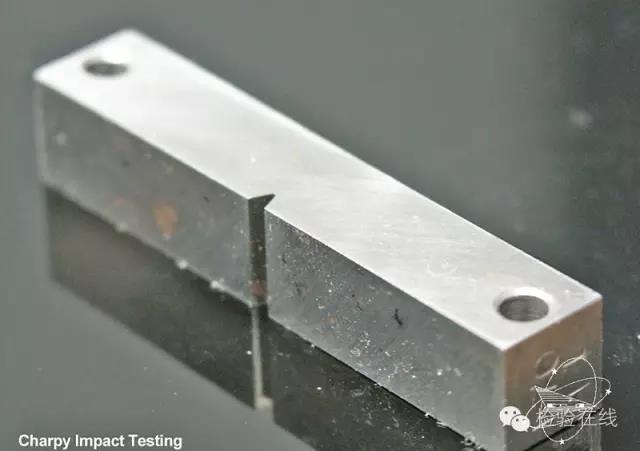

標準夏比沖擊試樣尺寸長55±0.6，橫截面積10±0.05×10±01。沖擊樣坯的切取應按產品標準或GB2975的規定執行，試樣的制備應避免由于加工硬化或過熱而影響金屬的沖擊性能。

2、檢查空擊指針回零和能量損失。

在擺錘處于掛擺狀態時，把指針撥至最大能力值，在不放試樣的情況下按“沖擊”，看指針能否轉至零刻線處，回零差不應超過最小分度值的四分之一。檢查能力損失，不放試樣的情況下作沖擊試驗，當第一次擺錘擺到最高時，用手迅速將指針撥回到標度盤的最左邊位置，待擺錘第二次將指針推到標度盤的右邊后，即可記下指針指示的數值，兩次之差除以2，即為擺動過程中消耗于摩擦阻力的能量。對于300J的擺錘，能量損失不應大于1.5J，150J擺錘，能量損失不應大于0.75J。

3、放置試樣

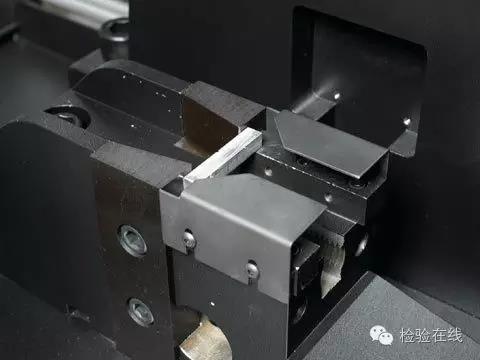

將試樣缺口背面對向擺錘刀刃，將試樣放到試驗機下方。調整試樣將它放在支座的正中間位置。

4、試驗

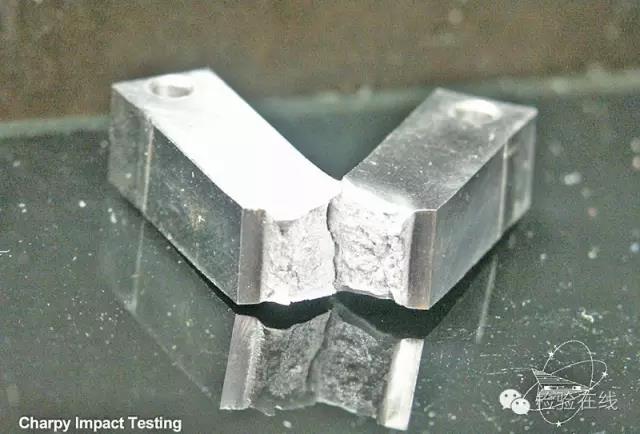

確保一切準備就緒之后，便可開始試驗按照“取擺－退銷－沖擊－自動掛擺”進行試驗，重復3次，讀數并做好記錄，沖擊試驗完后可直接從標度盤上讀出消耗于沖擊試樣的功的數值，不必另行計算。

5、關機

試驗完后長按“放擺”，擺錘緩慢回落至鉛垂狀態后松開。關掉機器即可。

1、實驗前

• 試驗溫度：進行沖擊試驗的實驗室溫度一般應在10~35℃（即通常所稱的室溫）范圍內，對于要求嚴格的試驗，如韌性對溫度變化很敏感的材料進行沖擊試驗時，試驗應在20℃±2℃進行。

• 試樣尺寸：用最小分度值不大于0.02mm的量具測量試樣的寬度、厚度、缺口處厚度；用光學投影儀檢查缺口尺寸，看其是否符合標準的要求。

• 進行空打試驗：將擺錘揚起至預揚角位置，把從動指針撥到最大沖擊能量位置（如果使用的是數字顯示裝置，則應清零），釋放擺錘，讀取零點附近的被動指針的示值（即會零差），會零差不應超過最小分度值的1/4。

2、操作過程中

• 試樣應緊貼支座放置,并使試樣缺口的背面朝向擺錘刀刃。試樣缺口用專用的對中夾鉗或定位規收中，使缺口對稱面位于兩支座對稱面上，其偏差不應大于0.5mm。

• 將擺錘揚起至預揚角位置并鎖住，把從動指針撥到最大沖擊能量位置（如果使用的是數字顯示裝置，則清零），放好試樣，確認擺錘擺動危險區無人后，釋放擺錘使其下落打斷試樣，并任其向前繼續擺動，直到達到最高點并向回擺動至最低點時，使用制動閘將擺錘剎住，使其停止在垂直穩定位置，讀取被動指針在示值度盤上所指的數值（數字顯示裝置的顯示值），此值即為沖擊吸收功。

• 由于沖擊試驗結果比較離散，一般對每一種材料試驗的試樣數量不少于3個。

（1）由于試驗機打擊能量不足使試樣未完全折斷時，試驗報告中應在試驗數據之前加大于符號“＞”，其他情況則應注明“未折斷”、

（2）試驗后試樣斷口有肉眼可見裂紋或缺陷時，應在試驗報告中注明。

（3）試驗中如出現誤操作，或試樣打斷時有卡錘現象時，此時得到的結果已不準確，因此試驗結果無效，應重新補做試驗。

　隱石檢測擁有一批在業內取得顯著成就的專業技術人員，在行業內有著豐富的檢測經驗。秉承著專注、專業、高效、想客戶所想的理念，公司積極增加項目和完善更先進的測試儀器設備，保障每一個檢測，分析，研發任務優質高效的完成。同時通過專業所長,為全球數萬家優質客戶提供最及時的行業技術標準信息，和更高精尖的分析檢測解決方案。

　　隱石檢測分別成立了閥門實驗室，腐蝕實驗室，金相實驗室，力學實驗室，無損實驗室，耐候老化實驗室。從事常壓儲罐檢測，鍋爐能效檢測，金屬腐蝕檢測，應力應變檢測，無損探傷檢測，機械設備檢測，金相分析，石墨烯納米材料檢測，水質檢測，油品檢測涉及的服務范圍已廣泛覆蓋到鋼鐵材料，有色金屬材料，石油化工設備，通用機械設備，冶金礦石，建筑工程材料、航空航天材料，高鐵船舶材料，汽車用零部件、非金屬材料，電子電工產品等各個領域，并獲得了CMA和CNAS;雙重認可。
