少妇一晚三次一区二区|久久高清亚洲一区二区|亚洲一区二区三区亚洲|少妇人妻精品一区二区|无码日韩做暖暖大全免费不卡

材料腐蝕按腐蝕形態可分為全面腐蝕和局部腐蝕，其中全面腐蝕包括均勻腐蝕和不均勻腐蝕；局部腐蝕包括點蝕、縫隙腐蝕及絲狀腐蝕、電偶腐蝕、晶間腐蝕和選擇性腐蝕。

全面腐蝕是指各部位腐蝕速率接近、金屬的比較均勻的減薄、無明顯腐蝕形態差別、同時允許具有一定程度的不均勻性的腐蝕。

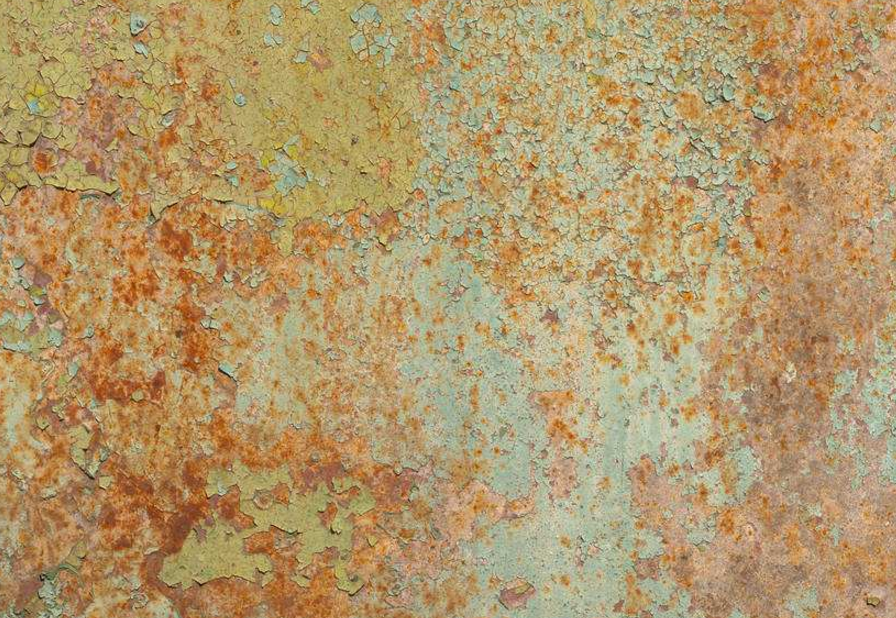

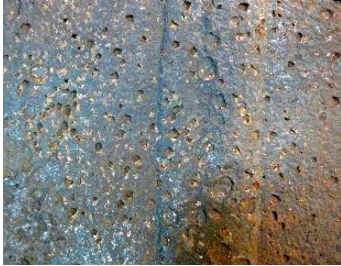

全面腐蝕圖片

全面腐蝕發生的條件：腐蝕介質能夠均勻地抵達金屬表面的各部位，而且金屬的成分和組織比較均勻。

均勻腐蝕作為全面腐蝕的一種，也是實驗室中常見的一種腐蝕，人們經常根據測定和預測的腐蝕，在過程設計時預先考慮應有的腐蝕裕量，同時均勻腐蝕也可作為預測材料壽命的一種輔助手段。此外，均勻腐蝕是最能反映出金屬材料耐蝕性的一種普遍的腐蝕形態。

1、什么是均勻腐蝕？均勻腐蝕的影響？

均勻腐蝕是指接觸腐蝕介質的金屬表面全面產生腐蝕的現象。均勻腐蝕使金屬截面不斷減少，對于被腐蝕的受力零件而言，會使其承受的真實應力逐漸增加，最終達到材料的斷裂強度而發生斷裂。均勻腐蝕的腐蝕速率通常用失重或失厚表示。

均勻腐蝕試驗是為了考核金屬材料耐均勻腐蝕的能力而開展的，其目的是確定在一定時間內金屬材料的腐蝕失重或腐蝕深度的大小，為材料研發以及裝備設計時確定服役年限、強度、裕度和防護工藝等提供依據，是金屬材料設計使用的重要指標之一。

2、金屬均勻腐蝕試驗的標準有哪些？有何異同？

JB/T 7901-1999金屬材料實驗室均勻腐蝕全浸試驗方法

GB/T 25147-2010工業設備化學清洗中金屬腐蝕率及腐蝕總量的測試方法 重量法

JB/T 7901-1999和GB/T 25147-2010的比較如下表：

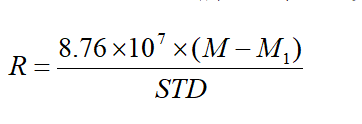

JB/T 7901-1999中腐蝕速率的計算公式為：

式中：R--腐蝕速率，mm/a

M--試驗前的試樣質量，g

M₁--試驗后的試樣質量，g

S--試樣的總面積，cm²

T--試驗時間，h

      D--材料的密度，kg/m³

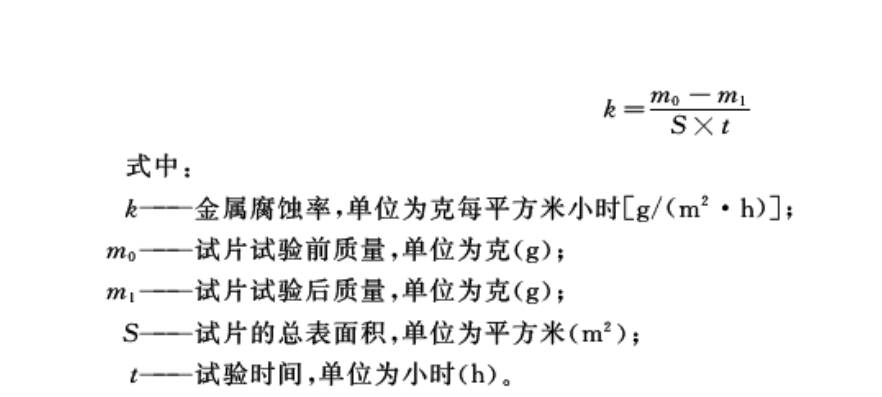

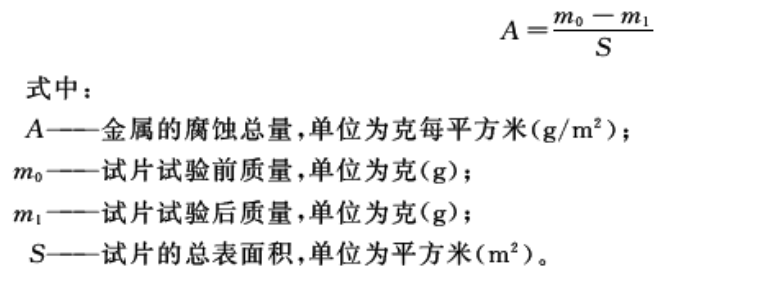

GB/T 25147-2010中金屬腐蝕速率k和金屬腐蝕總量A的計算公式分別為：
