少妇一晚三次一区二区|久久高清亚洲一区二区|亚洲一区二区三区亚洲|少妇人妻精品一区二区|无码日韩做暖暖大全免费不卡

偶腐蝕又稱接觸腐蝕或異 (雙)金屬腐蝕，在電解質(zhì)溶液中，當兩種金屬或合金相接觸(電導通)時，電位較負的金屬腐蝕被加速，而電位較正的金屬受到保護的腐蝕現(xiàn)象。

電偶腐蝕的特點：

1）在工程技術中，不同金屬的組合是不可避免的，幾乎所有的機器、設備和金屬結構件都是由不同的金屬材料部件組合而成，電偶腐蝕非常普遍。

2）利用電偶腐蝕的原理可以采用賤金屬的犧牲對有用的部件進行犧牲陽極陰極保護

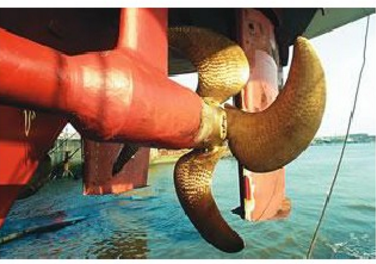

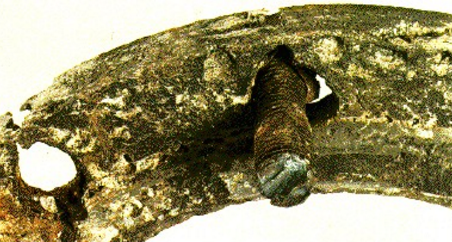

電偶腐蝕的示例

電偶腐蝕的影響因素：

1）電化學因素

電位差--兩種金屬在電偶序中的起始電位差越大，電偶腐蝕傾向就越大

極化--極化是影響腐蝕速度的重要因素，無論是陽極極化還是陰極極化，當極化率減小時，電偶腐蝕都會加強。

溶液電阻--通常陽極金屬腐蝕電流的分布是不均勻的，距連接處越遠，電流傳導的電阻越大，腐蝕電流就越小。溶液電阻影響電偶腐蝕作用的距離為“有效距離”。電阻越大，“有效

距離”越小。

2）介質(zhì)條件

金屬的穩(wěn)定性因介質(zhì)條件(成分、濃度、pH、溫度等)的不同而異，因此當介質(zhì)條件發(fā)生變化時，金屬的電偶腐蝕行為有時會因出現(xiàn)電位逆轉(zhuǎn)而發(fā)生變化。

3）面積效應

陽極面積減小，陰極面積增大，導致陽極金屬腐蝕加劇。

腐蝕電池中，陽極電流=陰極電流，陽極面積越小，其電流密度越大，腐蝕速率也就越高

用鋼制鉚釘固定銅板--小陽極-大陰極，鋼制鉚釘被強烈腐蝕

用銅鉚釘連接鋼板--大陽極-小陰極，電偶腐蝕比較小

電偶腐蝕的機理：

電偶腐蝕是由于腐蝕電位不同，造成同一介質(zhì)中異種金屬接觸處的局部腐蝕，亦稱接觸腐蝕或雙金屬腐蝕。該兩種金屬構成宏電池，產(chǎn)生電偶電流，使電位較低的金屬(陽極)溶解速度增加，電位較高的金屬(陰極)溶解速度減小。所以，陰極是受到陽極保護的。陰陽極面積比增大，介質(zhì)電導率減小，都使陽極腐蝕加重。發(fā)生電偶腐蝕時，電極電位較負的金屬通常會加速腐蝕，而電極電位較正的金屬的腐蝕則會減慢。

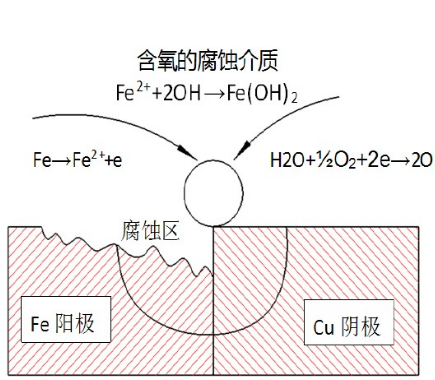

電偶腐蝕原理示意圖如下：

電偶腐蝕的防止措施：

1）設計和組裝--首先應避免 “小陽極--大陰極”的組合，其次是盡量選擇在電偶序中位置靠近的金屬進行組裝。在不同的金屬部件之間采取絕緣措施可有效防止電偶腐蝕。

2）涂層--在金屬上使用金屬涂層和非金屬涂層可以防止或減輕電偶腐蝕

3）陰極保護--可采用外加電源對整個設備施行陰極保護，也可以安裝一塊電位比兩種金屬更負的第三種金屬使它們都變?yōu)殛帢O。

2、電偶腐蝕測試的標準有哪些？

GB/T 15748-2013船用金屬材料電偶腐蝕試驗方法

3、電偶腐蝕試驗的測試要點有：

1）試樣尺寸：100mm*30mm*（2~4）mm

2）試驗溶液：天然海水、人造海水或者pH7~pH8的3.5%氯化鈉溶液

3）試驗溫度為（35±2）℃

4）試驗周期：推薦為15d

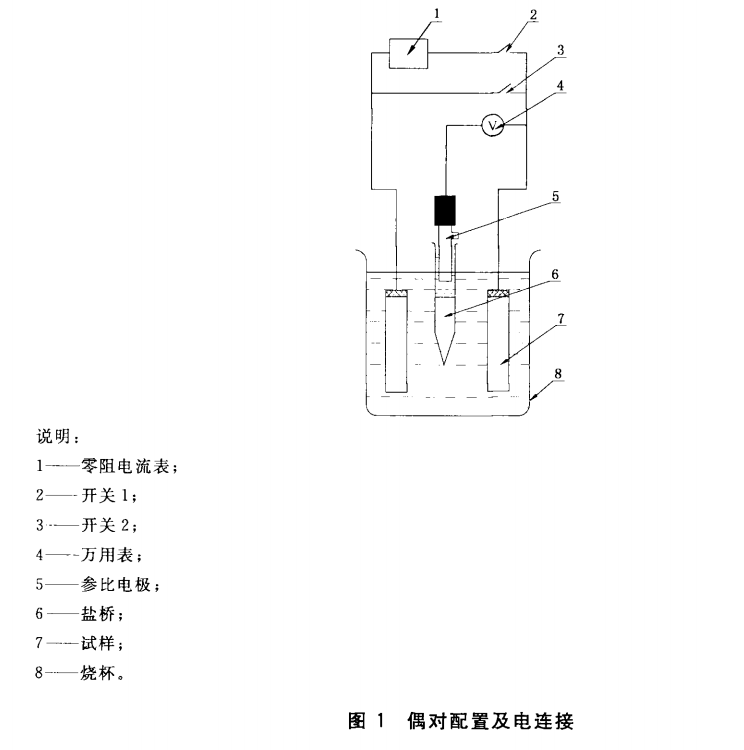

5）試驗儀器：零阻電流表、電偶腐蝕測量儀或可接成零阻電路的恒電位儀；恒溫水浴裝置；玻璃燒杯；飽和甘汞電極

6）試驗結果的表示：電偶電流-時間曲線、平均電偶腐蝕速度Kc、電偶腐蝕系數(shù)、描述腐蝕形貌。

A、將電偶電流測量結果繪制電偶電流-時間曲線，以便了解電偶腐蝕速度的變化過程和某瞬時的電偶腐蝕速度。

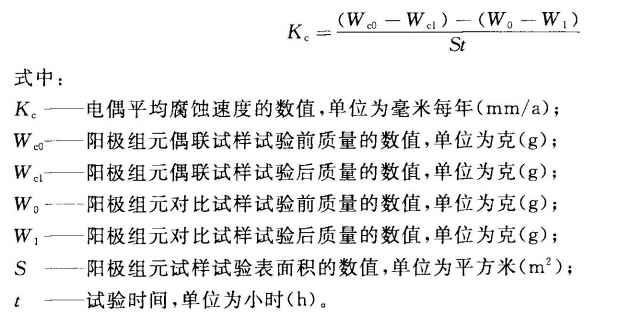

B、平均電偶腐蝕速度Kc按公式(1)計算：

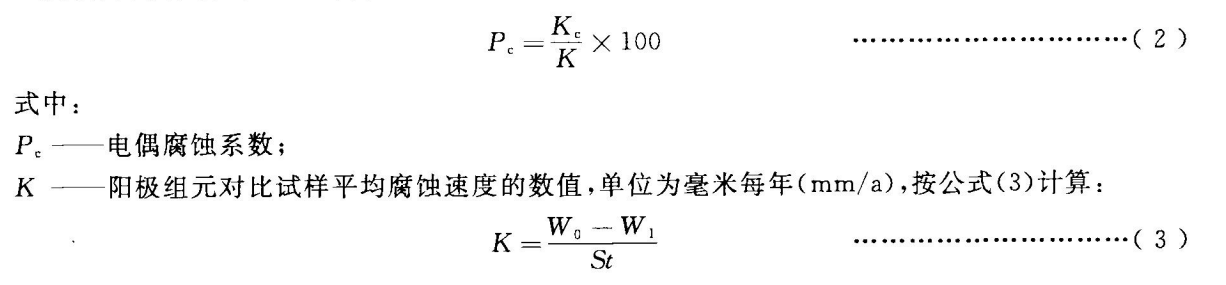

A、電偶腐蝕系數(shù)按公式(2)計算：
