少妇一晚三次一区二区|久久高清亚洲一区二区|亚洲一区二区三区亚洲|少妇人妻精品一区二区|无码日韩做暖暖大全免费不卡

1、什么是高溫高壓腐蝕測試？高溫高壓腐蝕測試的目的是什么？高溫高壓腐蝕測試的應用范圍有哪些？

高溫高壓腐蝕測試是指在高溫高壓環境中，與腐蝕和拉應力（殘留的、外加的）有關的一種金屬開裂試驗。高溫高壓腐蝕測試的目的是檢測在高溫高壓環境下，壓力容器、法蘭、閥門、焊縫、鑄件、鍛件等的腐蝕性能。高溫高壓腐蝕測試的應用范圍有石油管道行業、鍋爐廠、液化氣罐廠等。

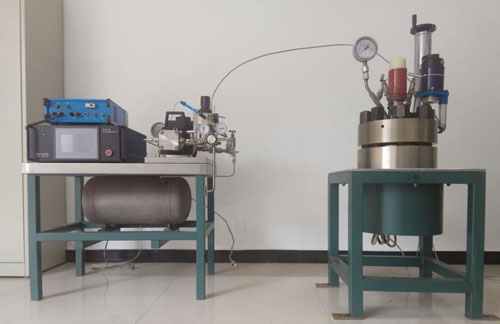

高溫高壓腐蝕試驗裝置示意圖如下：

2、高溫高壓腐蝕測試的相關標準有哪些？

ASTM G111-1997(2013) 高溫或高壓環境中或高溫高壓環境中的腐蝕試驗標準指導

NACE TM0177-2005 硫化氫環境中抗金屬硫化物應力開裂和應力腐蝕開裂的實驗室測試

ASTM G39-99（2005）曲梁應力腐蝕試樣制備和使用的標準實施規程

ISO 7539-2011 金屬和合金的腐蝕 應力腐蝕試驗

GB/T4157-2006 金屬在硫化氫環境中抗特殊形式環境開裂實驗室試驗

3、高溫高壓腐蝕測試標準的要點有哪些？

（1）ASTM G111-1997(2013) 高溫或高壓環境中或高溫高壓環境中的腐蝕試驗標準指導

（2）NACE TM0177-2005 硫化氫環境中抗金屬硫化物應力開裂和應力腐蝕開裂的實驗室測試

加力方式：A法 單軸拉伸；B法 彎梁法；C法 C型環法；D法 雙懸臂梁法；四點彎曲法試樣要求：A法分為直徑6.35mm，試樣長度≥100mm，工作段應長25.4mm，每組3個試樣；當直徑為3.81mm，試樣長度≥100mm，工作段25.4mm，每組3個試樣。

B法：三點彎曲 67.3mm*4.57mm*1.52mm

C法：外徑≥15.9mm，每組3個樣

D法：110mm*30mm*10mm；每組3個樣品

四點彎曲法：長110mm-130mm，寬15mm-50mm，厚度客供，每組3個樣

試驗溶液：溶液A 5wt%NaCl+0.5wt%CH₃COOH;

溶液B: 5%wtNaCl+2.5wt%CH₃COOH+0.41wt%CH₃COONa

溶液C: 0.4g/LCH₃COONa+NaCI (服役環境)

溶液D: 5wt%NaCl+0.4wt%CH₃COONa

試驗溫度壓力：24℃±3℃（方法D: 24℃±1.7℃），常壓或高溫高壓

試驗周期：方法A、B、C時間為720h；方法D由客戶決定

試驗結果表示：A法和C法是觀察是否有裂紋、斷裂；方法B：臨界應力Sc；方法D；臨界應力強度因子

（3）GB/T4157-2006 金屬在硫化氫環境中抗特殊形式環境開裂實驗室試驗的比較

加力方式：A法 拉伸試驗；B法 彎梁法；C法 C形環法；D法 雙懸臂梁法

試樣要求：A法分為直徑（6.35±0.13）mm，試樣長度≥100mm，工作段應長25.4mm，每組3個試樣；當直徑為（3.81±0.05）mm，試樣長度≥100mm，工作段25.4mm，每組3個試樣。

B法：兩點彎曲寬15-25mm，長110mm-255mm，大加載應力（200MPa以上）試樣，厚度要求0.8-1.8mm，每組3個樣

C法：外徑≥15mm，每組3個樣

D法：常規樣品110mm*30mm*10mm；薄樣品T≥4.76mm；每組3個樣品每組3個樣品

試驗溶液：溶液A 為5wt%NaCl+0.5wt%CH₃COOH;

溶液B為5%wtNaCl+0.23wt%CH₃COOH+0.4wt%CH₃COONa

溫度壓力：24℃±3℃，常壓或高溫高壓

試驗周期：720h

試驗結果評定：試驗斷裂或完成720h后，在放大10倍下目測觀察工作段裂紋

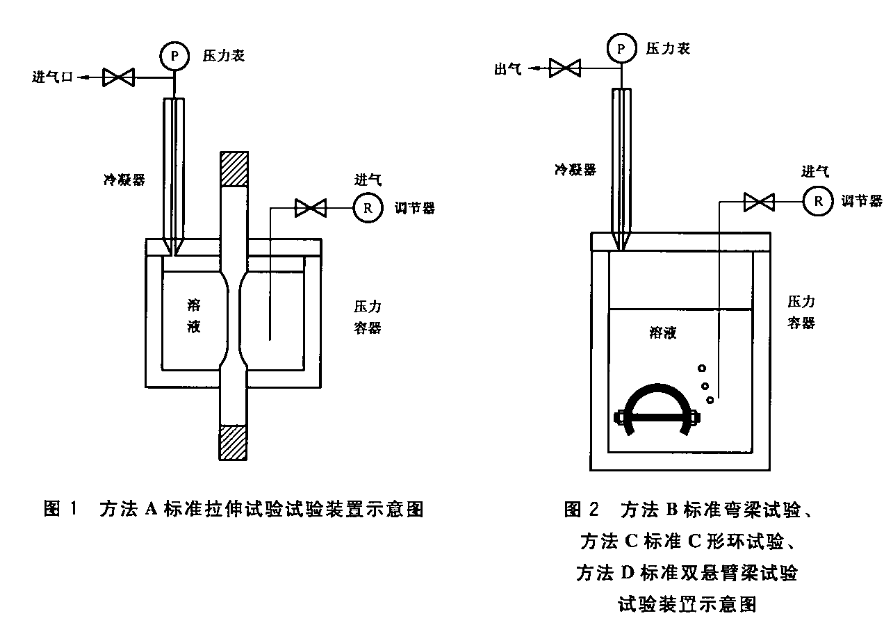

試驗裝置如下圖：
