少妇一晚三次一区二区|久久高清亚洲一区二区|亚洲一区二区三区亚洲|少妇人妻精品一区二区|无码日韩做暖暖大全免费不卡

1、什么是黃銅脫鋅腐蝕？

黃銅是由銅和鋅所組成的合金，由銅、鋅組成的黃銅就叫作普通黃銅，如果是由二種以上的元素組成的多種合金就稱為特殊黃銅。黃銅由于具有良好的力學性能、工藝性能、導電導熱性能與耐蝕性能, 廣泛應用于機械設備制造中，例如閥門、水管、空調內外機連接管和散熱器等。黃銅在使用過程中存在選擇性腐蝕脫鋅現象，如何防止脫鋅腐蝕對提高設備壽命至關重要。

脫鋅是指銅/鋅合金因鋅成分的流失而腐蝕，之后剩下多孔或松軟的銅的現象。失鋅現象是在靈敏合金與天然水或處理水接觸時出現。從其名稱上可看出，失鋅現象就是一種腐蝕過程：銅合金中的鋅成份有選擇性的沒析入水源中，從而留下殘余的多孔隙銅。失鋅過程可被限制在局部，如通常出現于龍頭底座上，或可全面的井影響到裝置的整個表面。有些情況下，該腐蝕可以嚴重到足以引起漏水或開裂現象。因為多孔隙銅具有非常低的機械強度。在一些PH相對高的軟水中，這些從失鋅過程中所溶解出的鋅將沉淀為一堿性鋅鹽。這種現象通常稱為失鋅現象。可能會導致裝置的水路中部份或完全的被松散的腐蝕產品所堵塞。

黃銅脫鋅，是典型成分的選擇性腐蝕。其表現形式有均勻的層狀脫鋅和不均勻的帶狀或栓狀脫鋅兩種。黃銅脫鋅是選擇性腐蝕，即合金中活性較強組元的選擇性溶解，組元可以是單相固溶體合金中的一種元素，也可以是多相合金中的某一相。選擇性腐蝕發生在二元或多元合金中，其中電極電位較負的組元或相優先溶解。抗脫鋅銅/鋅合金是指具有合適化學成分和物理特性以使其達到脫鋅測試要求的合金。零部件的抗脫鋅性是基于化學組成成分或在完成全部制造及熱處理程序之后通過測試得到的評估。

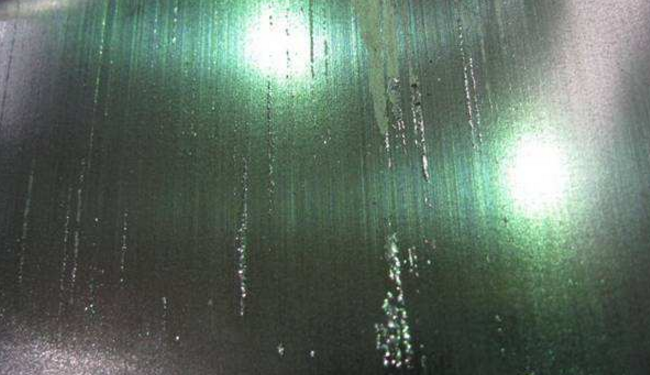

銅脫鋅示例圖如下：

2、黃銅脫鋅腐蝕性能的測定標準有哪些？

GB/T 10119-2008黃銅耐脫鋅腐蝕性能的測定

ISO 6509-1:2014金屬和合金的腐蝕 含鋅銅合金脫鋅性的測定 第1部分：試驗方法

AS 2345:2006 銅合金的抗脫鋅性

（1）GB/T 10119-2008黃銅耐脫鋅腐蝕性能的測定

試驗原理：由于不同的黃銅材料有著不同的脫鋅腐蝕速率，利用氯化銅溶液可加速黃銅的脫鋅腐蝕，從而產生不同深度的脫鋅層，其深度用金相顯微鏡測定。

試驗溶液：10g/L的氯化銅溶液

試驗裝置：恒溫水浴鍋或油浴鍋、金相顯微鏡、玻璃燒杯、電吹風、拋光機、干燥器

試樣要求：推薦試樣尺寸10mm*10mm*10mm；試樣的暴露面積應為100mm²左右，達不到此要求時，應取最大面積。至少3個平行試樣。

試驗溫度：75℃±2℃

試驗時間：24h

試驗結果評定：平均脫鋅層深度、最大脫鋅深度、脫鋅腐蝕形態（均勻脫鋅、局部脫鋅）

（2）AS 2345:2006 銅合金的抗脫鋅性

適用范圍；評估了Ⅱ類合金脫鋅敏感度的方法。

試驗原理：把準備好的測試件浸泡在氯化銅熱溶液中24h，用顯微鏡觀察測量脫鋅效果的深度。

試驗試劑：蒸餾水或軟化水、氯化銅溶液、乙醇或其它適宜溶劑

試驗設備；玻璃容器、水浴或油浴槽、顯微鏡、溫度計、金相拋光設備

試樣要求：試樣的暴露面積應不小于50mm²，達不到此要求時，應取最大面積。

試驗溫度：75℃±3℃

暴露時間：24h±0.5h

試驗結果評定：平均失鋅深度
