少妇一晚三次一区二区|久久高清亚洲一区二区|亚洲一区二区三区亚洲|少妇人妻精品一区二区|无码日韩做暖暖大全免费不卡

1、金屬腐蝕速率的定義？應(yīng)用領(lǐng)域？

金屬腐蝕后，其重量、厚度、機(jī)械性能、組織結(jié)構(gòu)及電極過程都會(huì)發(fā)生變化。這些物理和力學(xué)性能的變化率可用來表示金屬腐蝕的程度。金屬腐蝕速率描述金屬均勻腐蝕程度的一種定量指標(biāo)。在均勻腐蝕情況下，通常采用重量指標(biāo)和深度指標(biāo)，并以平均腐蝕率的形式表示。重量指標(biāo)是單位金屬表面積單位時(shí)間內(nèi)重量變化的數(shù)值；深度指標(biāo)是單位時(shí)間內(nèi)金屬厚度的減少數(shù)值。

金屬腐蝕速率測(cè)試的目的是檢測(cè)金屬在腐蝕介質(zhì)中的腐蝕速率。金屬腐蝕速率測(cè)試在不銹鋼點(diǎn)腐蝕試驗(yàn)、金屬材料縫隙腐蝕試驗(yàn)、不銹鋼晶間腐蝕試驗(yàn)、不銹鋼壓力容器晶間腐蝕敏感性檢驗(yàn)、掛片腐蝕、電偶腐蝕試驗(yàn)、鎳合金晶間腐蝕試驗(yàn)和海水腐蝕試驗(yàn)等一系列試驗(yàn)中具有涉及。

2、金屬腐蝕速率測(cè)試相關(guān)檢測(cè)標(biāo)準(zhǔn)及其表示結(jié)果評(píng)定方式

（1）GB/T 4334-2008金屬和合金的腐蝕 不銹鋼晶間腐蝕試驗(yàn)方法

不銹鋼晶間腐蝕B法（硫酸-硫酸鐵腐蝕試驗(yàn)方法）和C法（65%硝酸腐蝕方法），以腐蝕速率評(píng)定晶間腐蝕傾向。不銹鋼晶間腐蝕D法（硝酸-氫氟酸腐蝕試驗(yàn)方法）用溫度為70℃的10%硝酸和3%氫氟酸溶液中的腐蝕速率，同基準(zhǔn)試樣腐蝕速率的比值來判定晶間腐蝕傾向。

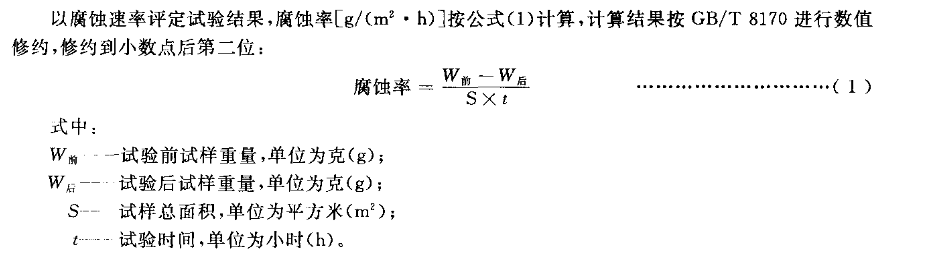

其中，方法B、方法C的腐蝕速率計(jì)算公式（1）如下：

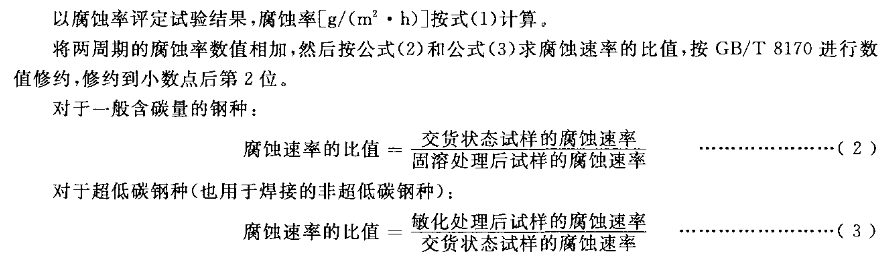

方法D以腐蝕速率和腐蝕速率的比值為結(jié)果判定，其中腐蝕速率公式如公式（1），腐蝕速率的比值公式如公式（2）和（3），如下圖所示：

（2）GB/T 21433-2008不銹鋼壓力容器晶間腐蝕敏感性檢驗(yàn)

腐蝕率是指單位時(shí)間內(nèi)金屬腐蝕效應(yīng)的數(shù)值，如可采用單位時(shí)間內(nèi)腐蝕深度的增加(mm/a)，或單位時(shí)間內(nèi)，單位表面積上腐蝕金屬的失中[g/(m² .h)]來表示。晶間腐蝕深度是指在受腐蝕金屬表面的垂直方向，晶粒邊界的腐蝕深度超過晶粒本體的深度。

不銹鋼壓力容器晶間腐蝕敏感性檢驗(yàn)的結(jié)果判定是以腐蝕率或腐蝕率比值來判定。

（3）ASTM G48-2011用氯化鐵溶液測(cè)定不銹鋼和相關(guān)合金點(diǎn)狀腐蝕和隙間腐蝕的試驗(yàn)方法

結(jié)果表現(xiàn)形式：最大點(diǎn)腐蝕深度，平均點(diǎn)腐蝕深度，點(diǎn)腐蝕面密度，縫隙腐蝕深度等

單位面積失重，X=（m前-m后）/S總，一般要求X不大于0.0001g/cm²

（4）JB/T 7901-2001金屬材料實(shí)驗(yàn)室均勻腐蝕全浸試驗(yàn)方法

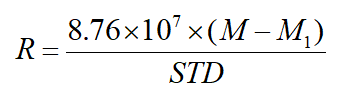

試驗(yàn)結(jié)果采用腐蝕速率作為表達(dá)形式，其腐蝕速率的計(jì)算公式為：

式中：R--腐蝕速率，mm/a

M--試驗(yàn)前的試樣質(zhì)量，g

M₁--試驗(yàn)后的試樣質(zhì)量，g

S--試樣的總面積，cm²

T--試驗(yàn)時(shí)間，h

      D--材料的密度，kg/m³

（5）GB/T 25147-2010工業(yè)設(shè)備化學(xué)清洗中金屬腐蝕率及腐蝕總量的測(cè)試方法 重量法

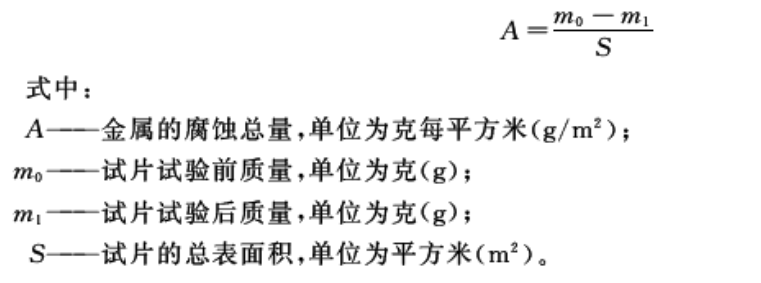

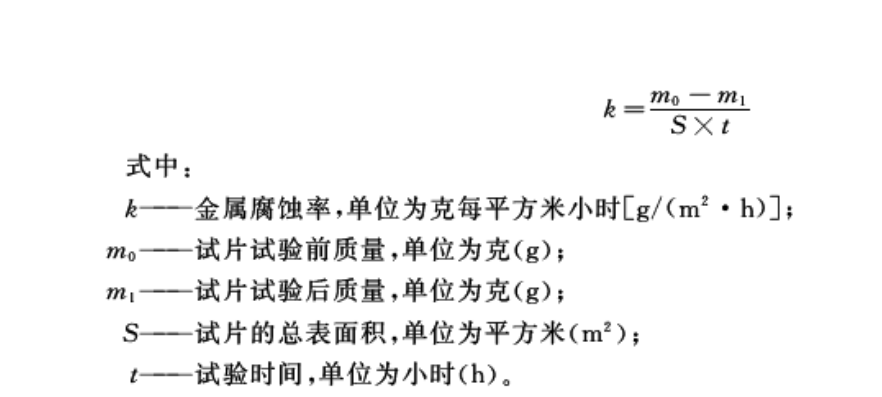

試驗(yàn)結(jié)果表達(dá)形式為金屬腐蝕速率k和金屬腐蝕總量A，金屬腐蝕速率k和金屬腐蝕總量A的計(jì)算公式分別為：

（6）GB/T 7998-2005 鋁合金晶間腐蝕測(cè)定方法

結(jié)果評(píng)價(jià)：截面金相檢驗(yàn)、晶間腐蝕深度并評(píng)級(jí)

（7）GB/T 26491-2011 5XXX系鋁合金晶間腐蝕試驗(yàn)方法 質(zhì)量損失法

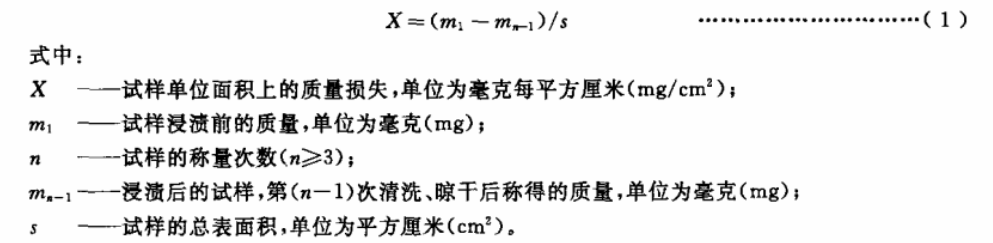

結(jié)果評(píng)價(jià)：?jiǎn)挝幻娣e質(zhì)量損失（mg/cm²），其計(jì)算公式如下：

（8）GB/T 17897-2016 金屬和合金的腐蝕 不銹鋼三氯化鐵點(diǎn)腐蝕試驗(yàn)方法

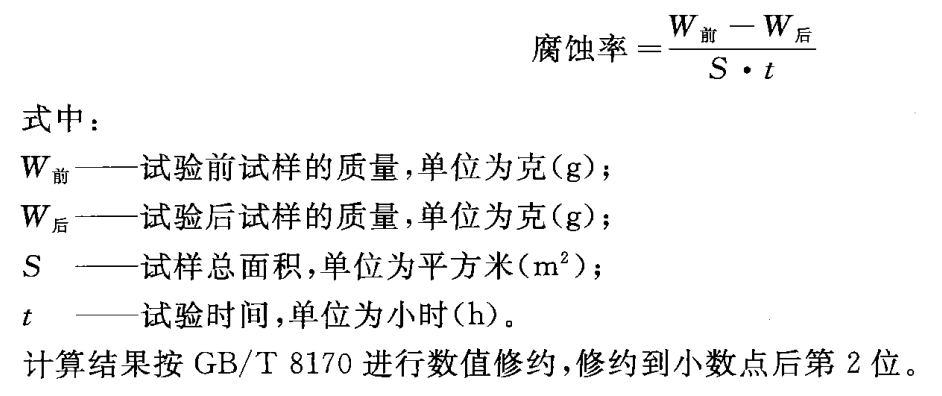

結(jié)果評(píng)定：?jiǎn)挝幻娣e、單位時(shí)間的失重表示，單位是g/（m²?h），腐蝕率的計(jì)算公式如下：

（9）JB/T 5326-1991儀表用金屬材料縫隙腐蝕試驗(yàn)方法

試驗(yàn)結(jié)果的表示：腐蝕質(zhì)量損失率R、試樣平面和側(cè)面最大縫隙腐蝕深度，腐蝕質(zhì)量損失率R的計(jì)算公式為：

式中：

R--單位時(shí)間面積試樣的質(zhì)量損失，g/m²h

m₀--試驗(yàn)前試樣的質(zhì)量，g；

m_t--試驗(yàn)后試樣的質(zhì)量，g；

S--試樣的表面積，m²；

t--試驗(yàn)周期，h。

（10）GB/T 10127-2002不銹鋼三氯化鐵縫隙試驗(yàn)方法

試驗(yàn)結(jié)果以失重腐蝕速率R表示，失重腐蝕速率R的計(jì)算公式為

式中：

R--腐蝕速率，單位為克每平方米小時(shí)（g.m^-2.h^-1）

M₁--試驗(yàn)前試樣的質(zhì)量，單位為克(g)；

M₂--試驗(yàn)后試樣的質(zhì)量，單位為克(g)；

S--試樣的總表面積，單位為平方米(m²)；

t--試驗(yàn)時(shí)間，單位為小時(shí)(h)。

（11）GB/T 15748-2013船用金屬材料電偶腐蝕試驗(yàn)方法

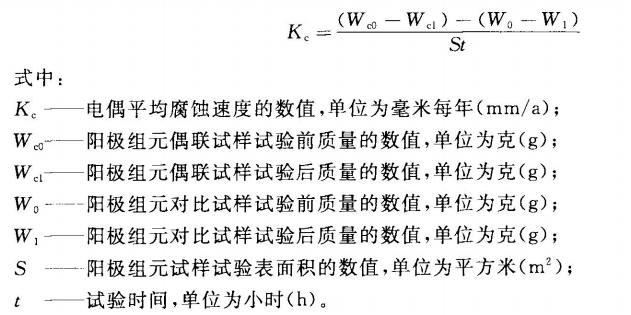

平均電偶腐蝕速度Kc按公式(1)計(jì)算：

（12）GB/T 15260-2016金屬和合金的腐蝕 鎳合金晶間腐蝕試驗(yàn)方法

試驗(yàn)結(jié)果評(píng)定：腐蝕速率、晶間腐蝕深度、晶間腐蝕傾向結(jié)果，其中腐蝕速率γcorr的計(jì)算公式如下：

式中；

γ_corr--腐蝕速率

K--常數(shù)

△m--失重，單位g

A--暴露面積，單位cm²

t--暴露時(shí)間，單位h

ρ--密度，單位g/cm³

（13）GB/T 6384-2008船舶及海洋工程用金屬材料在天然環(huán)境中的海水腐蝕試驗(yàn)方法

試驗(yàn)結(jié)果評(píng)定：腐蝕特征、腐蝕速率、局部腐蝕深度、點(diǎn)蝕密度、力學(xué)性能損失，其中腐蝕速率是指由腐蝕失重計(jì)算平均腐蝕減薄速率，單位為毫米每年（mm/a）

（14）GB/T 5776-2005金屬和合金的腐蝕 金屬和合金在表層海水中暴露和評(píng)定的導(dǎo)則

試驗(yàn)結(jié)果評(píng)定：腐蝕失重、局部腐蝕、腐蝕破壞深度、拉伸性能，其中腐蝕失重結(jié)果應(yīng)以腐蝕速率表達(dá)，如單位時(shí)間的腐蝕深度或暴露期間的厚度損失。
