少妇一晚三次一区二区|久久高清亚洲一区二区|亚洲一区二区三区亚洲|少妇人妻精品一区二区|无码日韩做暖暖大全免费不卡

    隨著高價值船舶的快速發展，各國海軍部門越來越關注艦艇的經濟性，對降本增效的要求更加嚴格，而腐蝕和污損防護的成本在整個海軍維護成本中占近三分之一。因此，艦艇的總體設計除滿足戰術技術指標外，還需要把艦艇防腐防污要求放在重要位置，以提高艦艇的全壽期效費比。未來艦艇裝備的發展對高效防腐材料的需求極為迫切，如延長防護期效、簡化防護體系構成、縮短涂裝工期、降低后期維護成本等。美國海上系統司令部在《海軍腐蝕控制計劃》中對未來防腐技術提出了明確要求：揮發性有機化合物含量低于50克/升、可快速固化、更久的耐用性、單涂層體系。近年來，超疏水材料、自修復防腐材料、石墨烯防腐涂料等相關研究不斷取得新突破，將進一步推動高性能船用防腐材料的發展。

    一、超疏水表面研究持續升溫，不斷取得新突破

    一般來說，接觸角大于150°且滾動角小于10°的固體表面被稱作超疏水表面。受植物葉子啟發的超疏水表面結構因在自清潔、防腐、油水分離、微反應器等諸多領域具有廣泛的應用潛力而日益受到關注，其特有的疏水性能夠減少水等腐蝕性介質對金屬材料表面的侵蝕，對腐蝕防護領域尤為重要。經典的超疏水結構主要有兩種：一是具有“荷葉效應”的表面超疏水結構；另一種是具有“花瓣效應”的表面超疏水結構，具有類似于SalviniaMolesta葉片的獨特的打蛋器狀結構。其中最典型的是荷葉表面，液滴在其上可隨意滾動并帶走表面的臟物，這種自清潔的特性通常被稱作“荷葉效應”。研究發現，荷葉表面的微米級乳突上還有很多像枝杈一樣的納米結構，乳突和這些納米結構表面都布滿了低表面能的蠟質，這種“二元協同作用”是導致荷葉表面超疏水的根本原因。

圖1  “荷葉效應”

    美國國防部、海軍研究局等機構長期資助美國橡樹嶺國家實驗室、萊斯大學等開展超疏水材料的相關研究，澳大利亞、德國、新加坡等也在積極開展相關研究。其中，美國橡樹嶺國家實驗室近十年來獲得了能源部和國防部的資助，一直致力于基于超疏水表面的自清潔納米涂層的研究，并已擁有多項專利。構造超疏水表面的方式主要有兩種：一是在疏水材料上構建粗糙的表面微觀結構；二是用低表面能物質修飾粗糙表面。目前超疏水表面的制備方法主要包括等離子刻蝕法、化學氣相沉積法、電化學沉積法、溶膠凝膠法、靜電紡絲法和自組裝法等。2016年，澳大利亞國立大學研發出一種多功能超疏水材料，該材料由聚氨酯-聚甲基丙烯酸甲酯和氟改性的二氧化硅納米粒子組成，通過噴涂制備成涂層，具有超疏水、透明、耐磨損、防紫外線和耐化學腐蝕等多種優異特性，制備工藝簡單且成本低。該涂層能夠經受紫外線照射50小時而不老化，在油污和強酸的作用下仍能保持很好的微觀結構。但是當前制備的超疏水材料普遍存在難以完全復制生物界復雜多層級微觀結構、表面結構機械穩定性較差和耐久性不足等問題。為此，學術界嘗試采用3D打印等先進制造技術、賦予其自修復性能、提高表面機械強度等方式予以解決。2017年，德國弗萊堡大學開發出一種超疏水涂層，能像蛇褪去外皮那樣脫去受損表面恢復超疏水性能，從而克服目前超疏水材料表面微納米多級結構在受到外力摩擦時極易受損而失去疏水性的缺陷。美國密歇根大學今年也研制出一種超疏水涂料（FPU/F-POSS），這種涂料由85%“氟化聚氨酯高彈體”（FPU）粘合劑和15%“十七氟癸基多面體低聚倍半硅氧烷”（F-POSS）互溶后制成，在塔伯耐磨耗試驗機上經受240目玻璃砂紙100克壓力條件下1000米磨耗后，液滴滾動角依然小于5°，而相同試驗條件下，現有耐磨超疏水涂料只能經受8米磨耗，耐久性顯著提高。2018年3月，南加州大學的研究人員采用“沉浸表面累積3d打印”（ISC-3D）技術，制造出仿水生蕨類植物葉片的打蛋器狀超疏水結構，突破了傳統制備技術難以復制生物界復雜多層級微觀結構的難題。研究人員以親水性光固化樹脂E-glass為原料，并將多壁碳納米管添加到光固化樹脂中以增強微結構的表面粗糙度和機械強度；然后采用ISA-3D打印技術在宏觀物體表面選擇性固化樹脂以構建打蛋器狀超疏水結構。

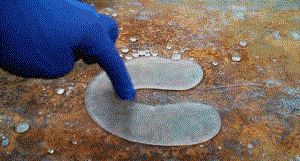

圖2  超疏水表面上的水珠

    二、自修復防腐概念迅速發展，尚處于實驗室制備和應用探索階段

    自修復防腐材料在受損后可實現自我修復，因而顯著提升防腐材料的耐用性，最常用的制備方法是微膠囊技術，即用成膜物質把分散的材料包覆而生成一種微小粒子（微膠囊）的技術。當材料受外界應力作用產生裂紋時，微膠囊破裂釋放出微膠囊包覆的修復劑，通過毛細管作用將修復劑釋放至受損區域，然后與預先埋置于基體中的催化劑引發聚合反應，使裂紋得到愈合達到修復目的，從而提高防腐效能延長使用期效。2012年，NanoSonic公司在美國海軍小企業創新研究計劃的資助下，開發并驗證了一種自修復防腐涂層HybridSil，該涂層在破損后能快速自我修復。該防腐涂層是一種單組分的環保涂層，在經受5個多月的鹽霧環境而不發生任何腐蝕跡象，可用于金屬、復材、混凝土、玻璃等多種表面，在海洋環境下使用期效超過12個月。截至2014年，這種自修復防腐涂層技術成熟度達到4，且通過了腐蝕認證（ASTMG44，GM9540P，ASTMB117），并進行了海上試驗。

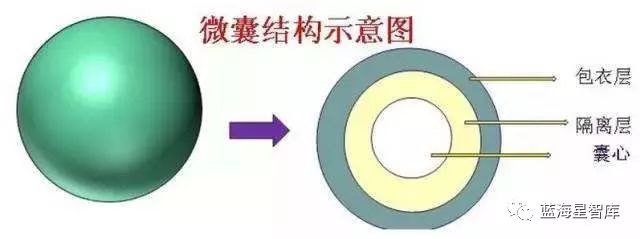

圖3  微膠囊技術

    除微膠囊技術外，近年來國外學術界還探索了其他自修復機理。2017年，在美國海軍研究局資助下，美國普林斯頓大學研究人員受豬籠草啟發，采用溶劑交換法用油填充陽極氧化鋁層的高深寬比納米孔，得到高度疏水的表面以阻止腐蝕介質滲透到陽極氧化鋁層中，提高了鋁合金的防腐性能。研究人員先用兩步陽極氧化法在鋁箔表面得到具有直徑70納米、孔深500納米的高度有序納米孔隙結構的均勻陽極氧化鋁層，隨后在其上旋涂一層疏水的聚四氟乙烯，然后采用溶劑交換法使全氟聚醚油完全填充陽極氧化鋁層中的孔隙。研究表明：油浸漬的涂覆聚四氟乙烯的陽極氧化鋁表面與水的接觸角為106°，滾動接觸角小于3°，具有良好的疏水性；這種新型陽極氧化鋁層中的油可流動到損傷的區域并覆蓋來提供對腐蝕介質的防護，因此腐蝕防護性能較為穩定；孔隙中的油還可填充裂紋，抵抗一定的外部損傷和表面缺陷。

文章內容來自網絡，如有侵權請聯系管理員
