紅外熱成像無損檢測

檢測目的：保證產品質量，保障使用安全，改進工藝，降低成本

檢測范圍：壓力容器，管道，法蘭，機械設備

咨詢熱線：15052238434

電子郵箱：alex.dong@anjiewen.com

申請檢測聯系電話

?紅外熱成像無損檢測原理

紅外熱成像無損檢測技術是根據紅外輻射的基本原理，通過紅外輻射的分析方法對物體內部能量流動情況進行測量，使用紅外熱成像儀顯示檢測結果，對缺陷進行直觀上的判定。此方法以熱傳導理論和紅外熱成像理論為基礎。當物體的溫度與環境溫度存在差異時，就會在物體內部產生熱量的流動。如果向該物體注入熱量，其中一部分熱流必然向內部擴散，使物體表面的溫度分布發生變化。

1、對于無缺陷的物體，當熱流均勻注入時，熱流能夠均勻的向內部擴散或從表面擴散，因而表面的溫度場分布也是均勻的；

2、當物體內部存在隔熱性缺陷時，熱流會在缺陷處受阻，造成熱量堆積，導致表面出現溫度高的局部熱區；

3、當物體內部含有導熱性缺陷時，物體表面就會出現溫度較低的局部冷區。

由以上三種情況可看出，當物體內部存在缺陷時，就會在物體有缺陷區和無缺陷區形成溫差。且該溫差除了取決于物體材料的熱物理性質外，還與缺陷的尺寸、距表面的距離及它的熱物理性質有關。由于物體局部溫差的存在，必然導致紅外輻射強度的不同，利用紅外熱像儀即可檢測出溫度的變化狀況，進而判斷缺陷的情況。

紅外熱成像無損檢測特點

紅外熱成像無損檢測技術的創新性在于使用紅外測溫的方式，不接觸被測物體，不破壞溫場，以熱圖像的形式直觀準確的反映物體的二維溫度場分布，使材料表面下的物理特性通過其表面溫度變化反映出來。近幾年紅外無損檢測技術飛速發展，已經成為傳統檢測方式如激光、超聲等技術的補充及替代。該技術也可以與其他檢測方式相結合以提高檢測的精確度及可靠性。與傳統的檢測方式相比，該技術的特點如下：

（1）適用范圍廣，可檢測金屬及非金屬材料；

（2）測量結果的可視性，可以通過圖像顯示測量結果：

（3）非接觸式測量，不會對物體造成污染：

（4）檢測面積廣，可對大型設備進行整體觀測；

（5）檢測設備攜帶方便，適用于現場在線檢測；

（6）檢測速度快。

?紅外熱成像應用領域

紅外熱成像檢測技術不同于常規的檢測手段（如射線、磁粉、超聲、渦流、滲透等），可以快速掃描，提高檢測效率。作為目前較為成熟的檢測技術，脈沖紅外熱成像技術脈沖能量大，單次檢測面積大，檢測速度快。鎖相紅外熱成像技術所得的位相圖不受物體的表面情況等影響。對于深層缺陷，疲勞損傷和微小缺陷可以達到較好的檢測深度，同時鎖相紅外熱成像的位相延遲和物體的缺陷深度和鎖相頻率有關，當知道鎖相頻率和位相延遲就可以求出缺陷的深度。

紅外熱成像無損檢測技術是近年來應用逐漸廣泛的一種新興檢測技術。作為一種非接觸的無損檢測手段，廣泛應用于航空航天、機械、醫療、石化等領域

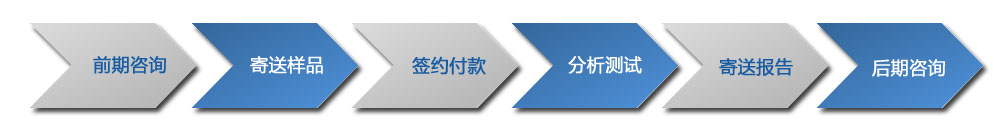

檢測服務流程
